本文着眼于如何在旨在满足苛刻环境的VPX实现中实现这一目标。
设计工程师承受着使他们的产品尽快上市的压力,同时避免了延误,浪费的支出和陷阱。减轻这种情况的一种方法是,在可行的情况下在子装配而不是组件级别工作。如果有经过预先批准和认证的子组件,则可以减少原始设计的时间和风险;为将来的设计进行缩放和修改也变得更加容易。
VMEbus,VPX和OpenVPX
这个概念在电子工业中被广泛使用。一个很好的例子是VMEbus,它最初是由摩托罗拉在七十年代后期提出的,基于其专有的VERSAbus标准。完全符合VMEbus机械和电气规格(包括Eurocard尺寸规格)的计算机,控制器,内存和I / O板,即使来自不同的制造商,也可以通过VMEbus背板相互通信。通过插入现成的板,可能只需一个或两个专业I / O板即可完成19英寸VMEbus机箱的快速配置,以用于特定的工业或军事应用,从而完成OEM特定的产品。
在VITA的支持下-VMEbus国际贸易协会(International Trade Association),VMEbus及其变种继续发展。VPX(VITA 46)是此类扩展之一,其创建目的是为数据密集型,高带宽应用程序提供更强大的高速性能,包括情报,监视和侦察应用程序,例如雷达,电子战和光电系统。 /红外线。此外,VPX承受更大的机械应力并耐腐蚀,使其成为军事和航空航天应用挑战的理想解决方案。
VITA 62
但是,当VPX及其后续版本VITA 65(OpenVPX)出现时,便出现了与系统电源相关的互操作性问题。这导致了特定于系统的临时电源设计,但无法在VPX系统之间转移。为了解决这个问题,已经建立了(电源模块),以为VPX兼容电源设计提供通用的参考规格。VPX背板上的VITA 62插槽使用标准VPX 3U / 6U尺寸规格,并符合VITA 48.0(也与VPX相关)中定义的要求。VITA 62定义了诸如N + 1故障转移和50mS保持率之类的功能,以及与VITA 62兼容的背板连接器。
坚固的MIL-COTS VPX电源

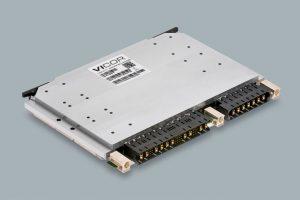

任何VITA 62电源都必须坚固耐用并具有高性能,才能满足VPX标准的位置和规格。因此,Vicor Power Systems推出了其新的符合6U VITA 62的电源,适用于MIL-COTS VPX应用。它是使用Vicor高密度和高效率ChiP电源模块开发的,专为6U OpenVPX传导冷却机箱系统而设计。这种新的6U电源完全符合MIL-461F,MIL-704F和MIL-1275E标准。
该产品采用标称28V输入和预定义的标准VITA 62输出电压(范围为3.3V至12V)工作,并提供高达1000W的功率。但是,Vicor还可以为需要不同输出电压或功率水平的客户提供定制电源。
28V输入
这款新的6U产品是Vicor环保,传导冷却,符合VITA 62要求的电源转换器系列的最新产品,该产品还包括3U和3U型号。3U型号可提供高达600W的功率。
最多可并联四个6U电源,以达到3600W的总最大输出功率。这由专有的无线电流共享技术进行管理,该技术消除了传统的电流共享引脚。均流精度为+/- 2A。
