电容器堆栈可提供高达220μF的PSU滤波

这些部件为“ SV”系列,旨在在开关模式PSU的输入和输出级中进行过滤。

产品经理Dan Callen表示:“这些组件最多可以由10个相同尺寸的芯片制成,并具有各种引线配置,以防止热应力和机械应力。”“ SV系列经过了100%的介电耐压,绝缘电阻,电容和耗散因数测试。”

使用X7R电介质,并且在100、50或25V时可提供14、22、27、47、68、100和220μF的值。并非所有组合都可用–共有9个版本,本质上每个电压有3个堆栈,5个堆栈和10个堆栈。

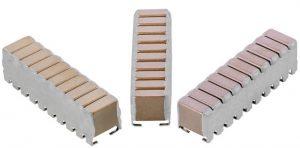

零件的长度范围从9.5到27.3mm,并且有弯曲引线(如图所示)和直引线版本。

所有器件的ESR(串联电阻)在1kHz时都远低于100mΩ,在400kHz时可低至100μΩ。Knowles表示:“低ESR和ESL是SV系列设计所固有的,这使组件能够处理高频下的高纹波电流。”“由于纹波电流会通过I2R损耗引起自发热,并导致电容器退化,因此降低ESR有助于将这些影响降至最低,从而减少功耗并提高可靠性。”

Knowles通过其子公司Knowles Precision Devices生产介电实验室,Compex,Johanson,Novacap,Syfer和Voltronics电容器。
