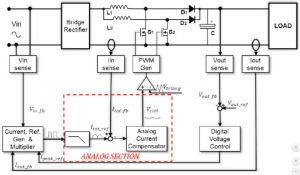

称为STNRGPF02,它实现了两通道交错式升压拓扑以及浪涌电流限制。
操作是具有平均电流模式控制的固定频率连续导通模式(CCM)。
意法半导体说:“模拟和数字控制的混合体将内部电流环路中的硬件模拟PI [比例-积分]补偿器与外部电压环路中的数字PI控制器结合在一起,以确保快速响应。”“电压和电流环路的级联控制通过作用于总平均电感器电流来调节输出电压。”
输入所需的规格后,使用公司的eDesignSuite工具配置数字部分。该工具还可以选择外部组件,并生成原理图,物料清单和二进制目标代码,准备通过IC的串行通信端口进行下载-在运行中,相同的串行端口可监控PFC参数。
意法半导体说:“系统集成要比需要单独的DSP或微控制器的数字解决方案要强大。”
浪涌电流限制是通过与必要的外部输入桥式整流器串联的外部电阻器(未显示)实现的。该芯片具有控制外部机电继电器或半导体开关以在接通完成后使该电阻器短路的装置。
相关的芯片STNRGPF12包括一个更复杂的浪涌控制器,该控制器与一对晶闸管一起工作在修改的输入电桥中,稳定地改变它们的触发角,直到上电完成。
