教你Proe三维训练第三百九十九简单实体

今天来聊聊一篇关于教你如何Proe三维训练三百九十九简单实体的文章,现在就为大家来简单介绍下教你如何Proe三维训练三百九十九简单实体,希望对各位小伙伴们有所帮助。

工具/原料

电脑

proe软件

方法/步骤

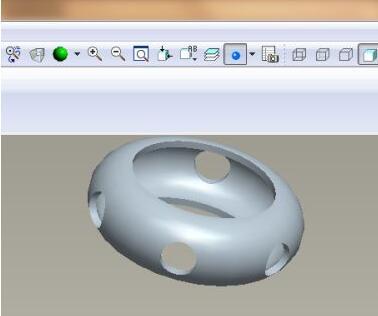

如下图示，

打开Proe软件，新建一缺省的实体零件

执行【旋转——位置——定义——top面——草绘】，直接进入草绘环境，

激活圆弧命令，在纵轴的右边画一个圆弧，

激活直线命令，画三条直线段将圆弧封闭，

双击修改尺寸，圆心距离纵轴100，半径50，

激活中心线命令，点击原点，画一个与纵轴重合的中心线，

点击√，完成并退出草绘。

回车，完成并结束本次旋转操作。

点击工具栏中的抽壳命令，

设置厚度为10，点击实体的上下两个平面，

回车，完成并结束本次抽壳操作。

执行【拉伸——放置——定义——top面——草绘】，直接进入草绘环境。

激活圆命令，以原点为圆心画一个圆，双击修改直径为50，

点击√，完成并退出草绘。

双击修改拉伸高度为300，点击去除材料，

回车，完成并结束本次拉伸操作。

选中拉伸特征，点击右边工具栏中的阵列命令，

左上角的阵列方式为轴阵列，点击Z轴，设置数量为6，节距角为60，

回车，完成并结束本次阵列操作。

Proe三维训练三百九十九简单实体

隐藏所有的基准，

至此，

这个简单实体三维就创建完成，本次训练结束。
