教你Proe三维训练第三百九十八带子

今天来聊聊一篇关于教你Proe三维训练第三百九十八带子的文章,现在就为大家来简单介绍下教你Proe三维训练第三百九十八带子,希望对各位小伙伴们有所帮助。

工具/原料

电脑

proe软件

方法/步骤

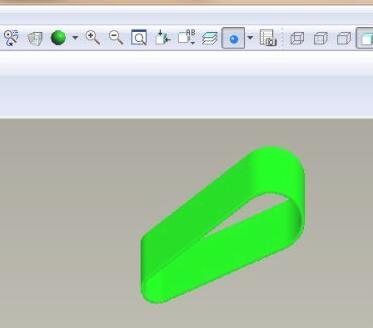

如下图示，

打开Proe软件，新建一缺省的实体零件

执行【拉伸——放置——定义——front面——草绘】，进入草绘环境。

激活圆命令，画两个圆，

激活相切线命令，画两个相切线段，

激活删除段命令，删除里面的圆弧和线段，

双击修改尺寸：直径100，直径50，圆心距200，

点击√，完成并退出草绘。

设置双向拉伸高度为150

设置加厚草绘，

回车，完成完成并结束本次拉伸操作。

点击工具栏中的倒圆角命令，设置半径R1，

点击实体四条边线，回车，完成并结束本次倒圆角操作。

隐藏所有的基准，

给实体指定绿色效果，

至此，

这个带子模型就创建完成，本次训练结束。
