教你Proe三维训练第三百九十二简单实体技巧

今天来聊聊一篇关于教你Proe三维训练第三百九十二简单实体的文章,现在就为大家来简单介绍下教你Proe三维训练第三百九十二简单实体,希望对各位小伙伴们有所帮助。

工具/原料

电脑

proe软件

方法/步骤

打开Proe软件，新建一缺省的实体零件

执行【拉伸——放置——定义——front面——草绘】，

激活圆命令，以原点为圆心画两圆，

双击修改尺寸：大圆直径100，小圆直径50，

激活矩形命令，画一个矩形，双击修改尺寸：距离横轴100，宽20，左边距离纵轴10，

激活删除段命令，删除大圆弧和圆内的矩形，

点击√，完成并退出草绘，

双击修改拉伸高度为30，

回车，完成并结束本次拉伸操作。

点击工具栏中倒圆角命令，设置半径R50，

点击实体交线，回车，完成并结束本次倒圆角操作。

点击工具栏中的抽壳命令，设置厚度为5，点击实体平面，

回车，完成并结束本次抽壳操作。

隐藏所有的基准，

至此，

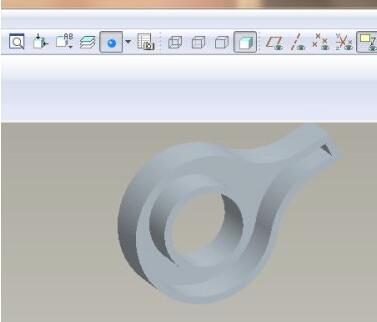

这个简单的三维实体就创建完成，

本次训练结束。

相信通过教你Proe三维训练第三百九十二简单实体这篇文章能帮到你，在和好朋友分享的时候，也欢迎感兴趣小伙伴们一起来探讨。
