工具/原料

电脑

SolidWorks软件

方法/步骤

如下所示，

打开SolidWorks软件，新建一空白的零件，

保存为：

执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

激活矩形命令，以原点为起点画一个正方形，

激活智能尺寸命令，标注边长100

点击退出草图。

回到对话框，

设置拉伸高度为100，

回车，完成并结束本次拉伸操作。

点击工具栏中的抽壳命令，

设置参数距离为20，

点击实体的四个平面，

回车，完成并结束本次抽壳操作。

重新激活抽壳命令，

设置参数距离为5，

点击实体两个平面，回车，完成并结束本次抽壳操作。

SolidWorks三维建模训练一百三十七拉伸抽壳

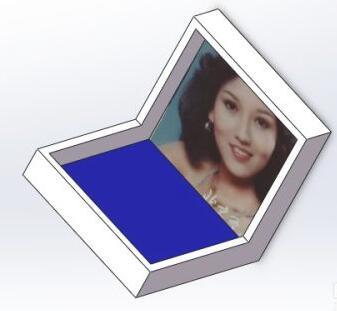

点击实体平面，在临时工具栏中点击“面”，

然后一个平面指定蓝色，一个平面指定图片，

至此，

这个简单三维实体就建模完成，

本次训练结束。
