教你SolidWorks三维建模训练第一百三十九简单拉伸

今天来聊聊一篇关于教你SolidWorks三维建模训练第一百三十九简单拉伸的文章,现在就为大家来简单介绍下教你SolidWorks三维建模训练第一百三十九简单拉伸,希望对各位小伙伴们有所帮助。

工具/原料

电脑

SolidWorks软件

方法/步骤

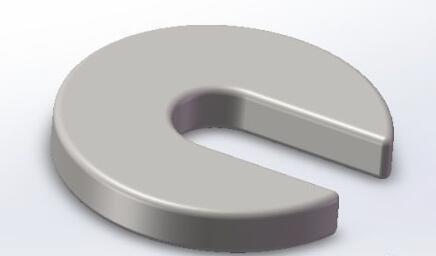

如下所示,

打开SolidWorks软件,新建一空白的零件,

保存为:

执行【拉伸凸台/基体——上视基准面】,进入到草图环境,

激活圆命令,以原点为圆心画两个圆,

大圆直径ø200,小圆直径ø100。

激活直线命令,分别以小圆的上下端点为起点,向右画一个水平线段与大圆相交,

激活裁剪命令,裁剪大圆和小圆的圆弧,

点击退出草图。

回到拉伸对话框,

设置拉伸距离为30,

回车,完成并结束本次拉伸操作。

点击工具栏中的圆角命令,

设置半径R5,

ctrl+a,选中实体的所有边线,

回车,完成并结束本次圆角操作。

隐藏原点,点击实体,在临时工具栏中点击“零件”,

然后从右边的外观中拖一个“抛光钢”效果到实体上,

至此,

这个简单三维实体就建模完成,

本次训练结束。
