教你SolidWorks三维建模训练第一百三十八分割平面贴图

今天来聊聊一篇关于教你SolidWorks三维建模训练第138分割平面贴图的文章,现在就为大家来简单介绍下教你SolidWorks三维建模训练第138分割平面贴图,希望对各位小伙伴们有所帮助。

工具/原料

电脑

SolidWorks软件

方法/步骤

如下所示,

打开SolidWorks软件,新建一空白的零件,

保存为:

执行【拉伸凸台/基体——上视基准面】,进入到草图环境,

激活矩形命令,以原点为起点画一个矩形,

激活智能尺寸命令,标注尺寸100x50,

点击退出草图。

回到拉伸对话框,

设置拉伸距离为10,

回车,完成并结束本次拉伸操作。

点击草图工具栏中的草图绘制,

点击实体的上平面,直接进入草图。

激活直线命令,画一个斜线段,

激活智能尺寸命令,标注尺寸:上下两个距离都是20,

点击退出草图。

执行【插入——曲线——分割线】,

分割类型选择“投影”,

选择实体平面,选择草图曲线,

点击√,完成并结束本次分割线的操作。

点击平面,在出现的临时工具栏中点击“面”,

然后点击“高级”,点击“浏览”,选择好图片,

点击“基本”,再点击√,完成并结束外观贴图操作,

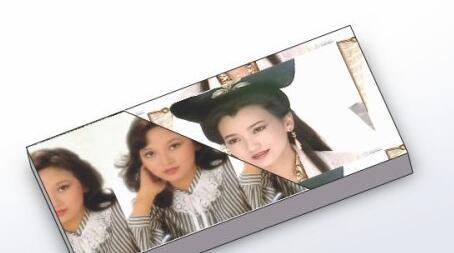

用这种方法在实体上平面上贴上两种不同的图片,

至此,

这个三维建模完成,本次训练结束。
