工具/原料

电脑

SolidWorks软件

方法/步骤

如下所示，

打开SolidWorks软件，新建一空白的零件，

保存为：

执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

激活槽口命令，点击原点，画一个封闭的u形轮廓，

激活圆命令，以两个圆弧的圆心点为圆心画两个圆，

激活智能标注命令，标注圆心距50，半径R20，直径ø20，

点击退出草图。

设置拉伸高度10，点击√，完成并结束本次拉伸操作。

点击工具栏中的圆角命令，

设置半径R3，ctrl+a，选中实体的所有边线，

点击√，完成并结束本次圆角操作。

选中实体，点击工具栏中的镜向命令，

选择底面为镜向平面，

点击√，完成并结束本次镜向操作。

隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——特征”，

然后在出现的颜色对话框中指定一种颜色，指定给实体特征，

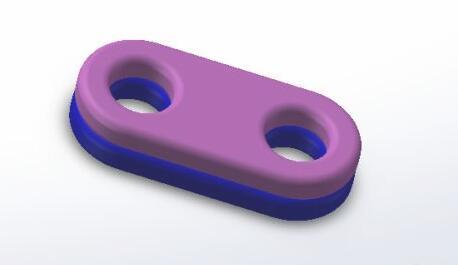

两个特征指定两种颜色，分别是粉红色和蓝色，

至此，

这个简单实体的建模操作就演示完成，本次练习结束。
