教你Proe三维训练第四百拉伸草绘

今天来聊聊一篇关于教你Proe三维训练第四百拉伸草绘的文章,现在就为大家来简单介绍下教你Proe三维训练第四百拉伸草绘,希望对各位小伙伴们有所帮助。

工具/原料

电脑

proe软件

方法/步骤

如下图示，

打开Proe软件，新建一缺省的实体零件

执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境，

激活矩形命令，画一个正方形，

双击修改尺寸：边长200，边距离轴100，

激活直线命令，画两个相等的折线，

激活删除段命令，删除矩形的边线，

点击√，完成并退出草绘。

双击修改拉伸高度为10，

回车，完成并结束本次拉伸操作。

隐藏所有的基准，

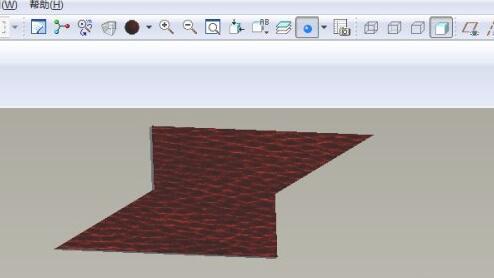

给实体上平面指定一种颜色效果，

至此，

这个简单实体就创建完成，本次训练结束。

相信通过教你Proe三维训练第四百拉伸草绘这篇文章能帮到你，在和好朋友分享的时候，也欢迎感兴趣小伙伴们一起来探讨。
