教你UG练习三维建模第一千一百一十三简单实体

今天来聊聊一篇关于教你UG练习三维建模第一千一百一十三简单实体的文章,现在就为大家来简单介绍下教你UG练习三维建模第一千一百一十三简单实体,希望对各位小伙伴们有所帮助。

工具/原料

电脑

UG12.0软件

方法/步骤

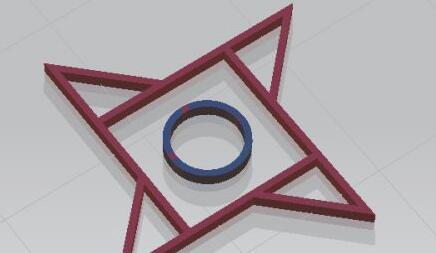

如下图所示,

打开UG12.0软件,新建一空白的模型文件,

另存为:

执行【拉伸——XY平面】,直接进入草图。

激活矩形命令,画一个正方形,

激活直线命令,画一横一斜线段,

快速修改尺寸:角度30,

激活快速修剪命令,修剪正方形,

激活圆命令,以原点为圆心画一个圆,直径50,

点击完成,退出草图。

设置限制:-5开始,5结束,

设置偏置:两侧,0开始,5结束,

点击确定。

点击工具栏中的阵列命令,

选中拉伸特征,圆形布局,

指定矢量Z轴,设置数量4,角度90,

点击确定。

点击工具栏中的合并命令,

选中两个特征,点击确定,完成合并。

隐藏基准坐标系,显示设置为着色,

调出真实着色编辑器,全局材料红色金属涂料,

至此,

这个简单实体就建模完成,本次练习结束。
