EPFL 研究人员开发了一种新方法,他们相信这种方法可以使未来的电子设备更加节能。该团队表示,激子是电子吸收光时形成的准粒子。这些粒子有可能彻底改变电路的构建块。
该团队一直在研究激子的特性,以设计更节能的电子系统,并找到了一种在半导体中移动时更好地控制它们的方法。准粒子是一种暂时现象,由固体物质中两个粒子之间的相互作用引起。当电子吸收光子并移动到更高的能量状态时,会产生激子,并在其先前的能量状态下留下一个空穴。
电子和电子空穴通过吸引力结合在一起,两者一起形成所谓的激子。当电子落回空穴时,它会发射一个光子,激子不复存在。去年,该团队能够制造出在室温下依靠激子而不是电子运行的晶体管。

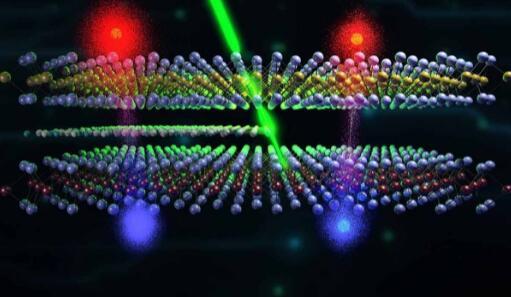

为了使激子持续更长时间,科学家将两种不同的二维材料相互叠加。材料为二硒化钨和二硒化物。所创建的材料具有闪闪发光的纹理,影响了准粒子的分布方式。在材料中,激子倾向于在特定位置聚集在一起并阻止电流流动。
为了防止这次发生这种情况,该团队添加了一个六边形氮化硼中间层,让他们更清楚地看到激子及其能级。该小组还想出了如何极化激子电流,以便准粒子最终可以用于编码数据。该团队表示,这为未来在纳米级编码和数据处理方面的更多应用打开了大门。
